产品展示

尼龙快速直接头



详细信息

材质：PA6
温度范围：-40℃～+150℃
特性：耐油，耐酸碱，防水，抗紫外线，绝缘，不含卤素，阻燃
防护等级：IP66,使用合适的密封圈

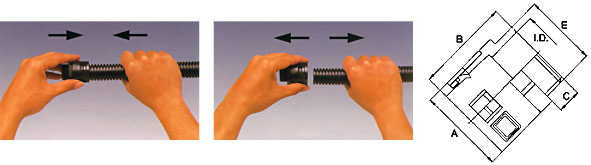

组装图    组立：软管直接插入接头          拆卸图   拆卸：向左按紧接头，软管往右旋拉。

PG制螺纹

    尺寸(mm) 牙规格 包装
型号 适配软管 I.D. A B C E   pcs/bag
NLB-PG7 1/4" 7.0 17.5 30.5 8.0 12.5 PG7 50
NLB-PG9 5/16" 10.5 20.6 37.0 10.0 15.2 PG9 50
NLB-PG11 3/8" 12.5 23.0 37.0 10.0 18.6 PG11 50
NLB-PG13.5 3/8" 12.5 23.0 37.0 10.0 20.4 PG13.5 50
NLB-PG16 1/2" 17.0 29.5 44.0 12.0 22.5 PG16 50
NLB-PG21 3/4" 23.3 37.0 46.0 12.0 28.3 PG21 50
NLB-PG29 1" 30.0 44.0 48.0 12.0 37.0 PG29 50
NLB-PG36 1-1/4" 36.5 54.0 48.0 12.0 47.0 PG36 25
NLB-PG48 2" 48.0 67.0 52.0 14.5 59.3 PG48 20
NLB-PG16 18.5 17.0 27.7 44.0 12.0 22.5 PG16 50
NLB-PG21 25 23.4 34.0 46.4 12.0 28.3 PG21 50
NLB-PG29 32 30.0 41.4 48.5 12.0 37.0 PG29 50

 公制螺纹

     尺寸(mm) 牙规格 包装
型号. 适配软管 I.D. A B C E   pcs/bag
NLB-M10*1.5 1/4" 7.0 17.5 30.5 10.0 10.0 M10*1.5 50
NLB-M12*1.5 5/16" 10.5 20.6 37.0 13.0 12.0 M12*1.5 50
NLB-M16*1.5 3/8" 12.5 23.0 37.0 13.0 16.0 M16*1.5 50
NLB-M20*1.5 1/2" 17.0 29.5 44.0 13.0 20.0 M20*1.5 50
NLB-M25*1.5 3/4" 23.3 37.0 46.0 15.0 25.0 M25*1.5 50
NLB-M32*1.5 1" 30.0 44.0 48.0 15.0 32.0 M32*1.5 50
NLB-M40*1.5 1-1/4" 36.5 54.0 48.0 17.0 40.0 M40*1.5 25
NLB-M50*1.5 2" 48.0 67.0 52.0 17.0 50.0 M50*1.5 20
NLB-M20*1.5 18.5 15.0 27.7 45.2 13.0 20.0 M20*1.5 50
NLB-M25*1.5 25 21.0 34.0 50.0 15.0 25.0 M25*1.5 50
NLB-M32*1.5 32 27.5 41.4 52.0 15.0 32.0 M32*1.5 50



英制螺纹

    尺寸(mm) 牙规格 包装
型号 适配软管 I.D. A B C E   pcs/bag
NLB-PF3/8" 1/4" 7.0 17.5 30.5 10.0 16.3 PF3/8" 50
NLB-PF3/8" 5/16" 10.5 20.6 37.0 13.0 16.3 PF3/8" 50
NLB-PF1/2" 3/8" 12.5 23.0 39.0 13.0 20.9 PF1/2" 50
NLB-PF1/2" 1/2" 17.0 29.5 43.5 13.0 20.9 PF1/2" 50
NLB-PF3/4" 3/4" 23.3 37.0 49.0 15.0 26.4 PF3/4" 50
NLB-PF1" 1" 30.0 44.0 52.0 16.0 33.2 PF1" 50
NLB-PF1-1/4" 1-1/4" 36.5 54.0 54.0 18.0 41.9 PF1-1/4" 25
NLB-PF2" 2" 48.0 67.0 59.5 22.0 59.6 PF2" 20
